LEDアッパーホリゾントライト

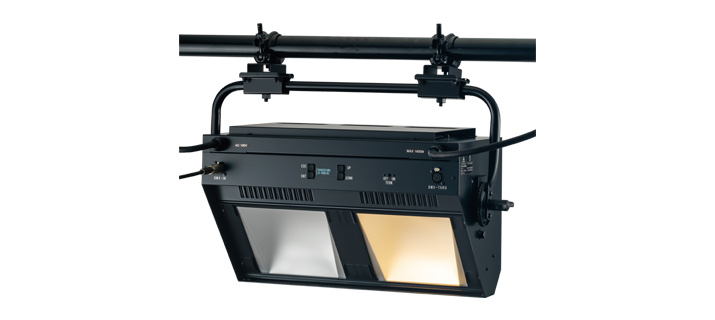

UX-2L

UX-2L

PDFダウンロード

「フィルタ相関DMX レベル表」作成までの経緯については、
JATET(公益社団法人劇場演出空間技術協会)のWEBサイトをご確認ください。

製品特長

  • 4色LED(R・G・B・LB)1灯+白色LED1灯<2灯5色タイプ>
  • RGBに新色ライトブルーを採用し、さらに多彩になったカラーバリエーション、従来のRGBでは表現できなかった繊細なブルー系のカラー演出が可能
  • 新設計 反射鏡+レンズ拡散板を採用、ソフトな明かりで広範囲を照射
  • 可動範囲の広いチルト機構
  • DMX信号による高精度な0~100%調光
  • カラーフィルタ使用可能
  • クランプ・ダボ仕様
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

UX-2L(C09033)クランプタイプ
UX-2L/D(C09034)ダボタイプ

定格電圧AC100V(純直電源)
定格消費電力400W(全点灯時)
冷却方式低騒音ファン(可変速制御)
最高周囲温度35℃
光源R,G,B,LB カラーLED
高出力電球色LED
相関色温度3000K(電球色LED)
平均演色評価数Ra93(電球色LED、代表値)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数5CH(R,G,B,LB,W)、6CH(R,G,B,LB,W,INT)、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量11.4kg(UX-2L)
10.6kg(UX-2L/D)
外形寸法W598×H455×D263mm(UX-2L)
W598×H394×D263mm(UX-2L/D)
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
フイルタサイズ225mm×190mm

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm] 外形寸法図[単位 : mm]

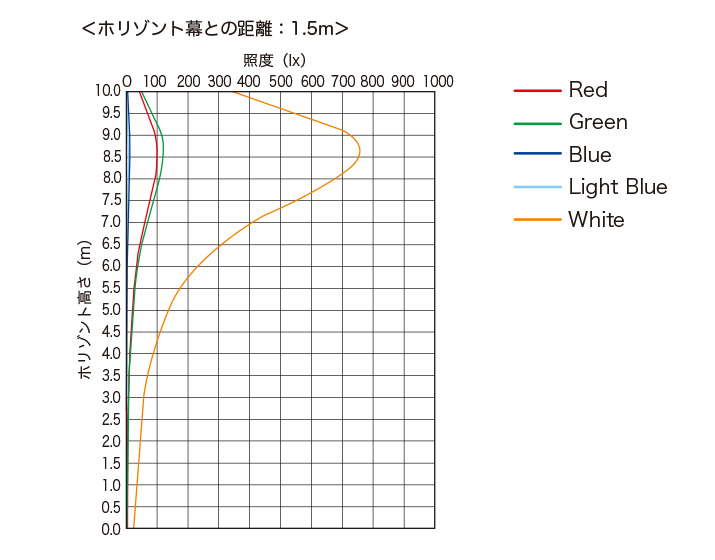

鉛直照度グラフ

配光曲線

UX-2S

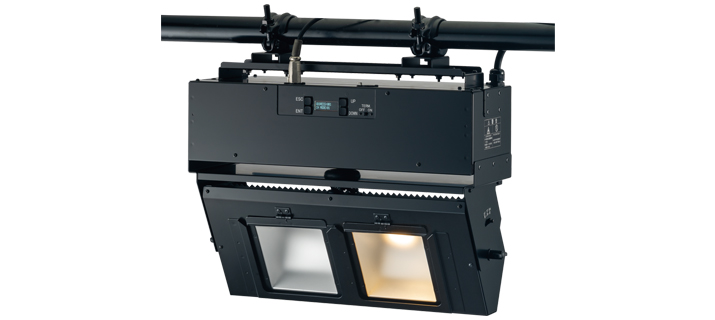

LEDアッパーホリゾントライト UX-2S

PDFダウンロード

「フィルタ相関DMX レベル表」作成までの経緯については、
JATET(公益社団法人劇場演出空間技術協会)のWEBサイトをご確認ください。

製品特長

  • 4色LED(R・G・B・LB)1灯+白色LED1灯<2灯5色タイプ>
  • RGBに新色ライトブルーを採用し、さらに多彩になったカラーバリエーション、RGBでは表現できなかった繊細なブルー系のカラー演出が可能
  • DMX信号による調光制御
  • 反射鏡とレンズ拡散板による拡がりのある配光
  • カラーフィルタ使用可能
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

UX-2S(C09013)

定格電圧AC100V(純直電源)
定格消費電力148W(全点灯時)
冷却方式自然空冷
最高周囲温度35℃
光源R,G,B,LB カラーLED
高出力電球色LED
相関色温度3000K(電球色LED)
平均演色評価数Ra93(電球色LED、代表値)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数5CH(R,G,B,LB,W)、6CH(R,G,B,LB,W,INT)、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量8.7kg
外形寸法W487×H424×D207mm
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
フイルタサイズ155mm×150mm

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

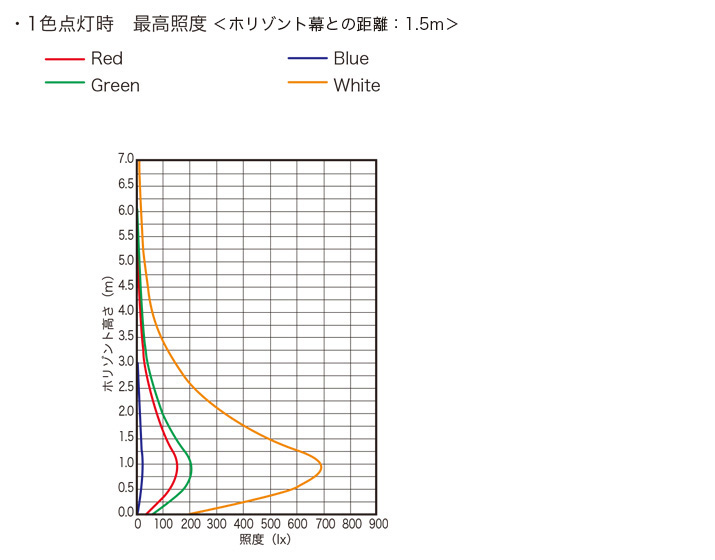

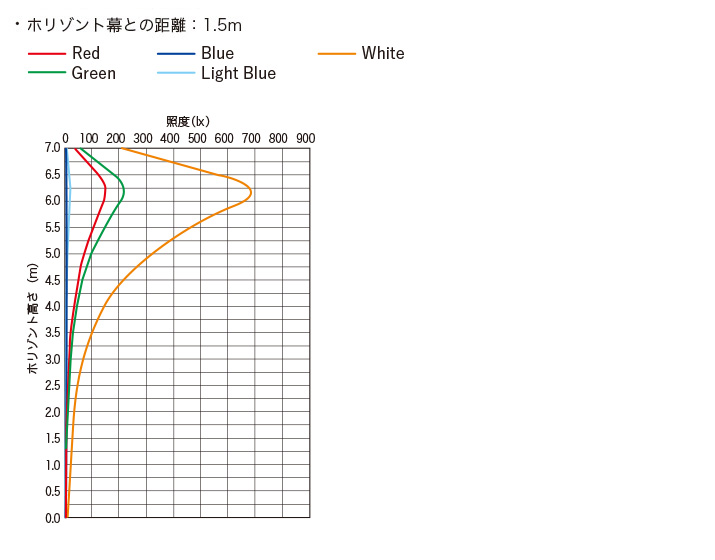

鉛直照度グラフ

配光曲線


LEDロアーホリゾントライト

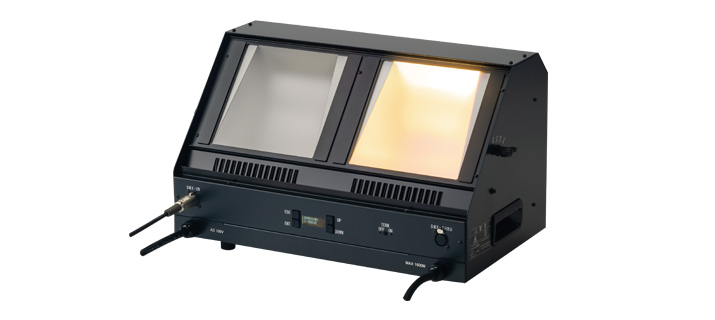

LX-2L

LX-2L

PDFダウンロード

「フィルタ相関DMX レベル表」作成までの経緯については、
JATET(公益社団法人劇場演出空間技術協会)のWEBサイトをご確認ください。

製品特長

  • 4色LED(R・G・B・LB)1灯+白色LED1灯<2灯5色タイプ>
  • RGBに新色ライトブルーを採用し、さらに多彩になったカラーバリエーション、従来のRGBでは表現できなかった繊細なブルー系のカラー演出が可能
  • 新設計 反射鏡+レンズ拡散板を採用、ソフトな明かりで広範囲を照射
  • 可動範囲の広いチルト機構
  • DMX信号による高精度な0~100%調光
  • カラーフィルタ使用可能
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

LX-2L(C09042)

定格電圧AC100V(純直電源)
定格消費電力400W(全点灯時)
冷却方式低騒音ファン(可変速制御)
最高周囲温度35℃
光源R,G,B,LB カラーLED
高出力電球色LED
相関色温度3000K(電球色LED)
平均演色評価数Ra93(電球色LED、代表値)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数5CH(R,G,B,LB,W)、6CH(R,G,B,LB,W,INT)、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量9.6kg
外形寸法W542×H308×D293mm
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
フイルタサイズ225mm×190mm

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

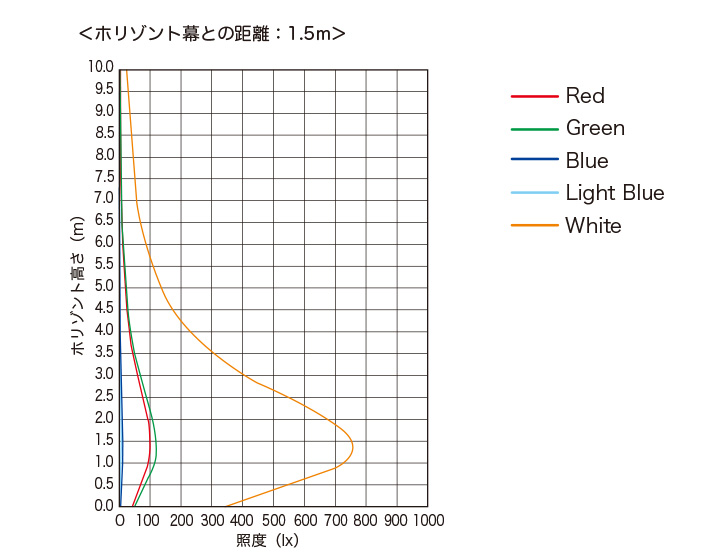

鉛直照度グラフ

配光曲線

LX-2S

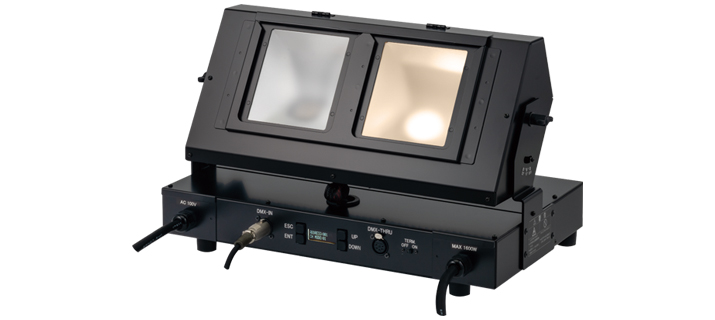

LEDロアーホリゾントライト LX-2S

PDFダウンロード

「フィルタ相関DMX レベル表」作成までの経緯については、
JATET(公益社団法人劇場演出空間技術協会)のWEBサイトをご確認ください。

製品特長

  • 4色LED(R・G・B・LB)1灯+白色LED1灯<2灯5色タイプ>
  • RGBに新色ライトブルーを採用し、さらに多彩になったカラーバリエーション、RGBでは表現できなかった繊細なブルー系のカラー演出が可能
  • DMX信号による高精度な0~100%調光
  • 反射鏡とレンズ拡散板による拡がりのある配光
  • カラーフィルタ使用可能
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

LX-2S(C09023)

定格電圧AC100V(純直電源)
定格消費電力148W(全点灯時)
冷却方式自然空冷
最高周囲温度35℃
光源R,G,B,LB カラーLED
高出力電球色LED
相関色温度3000K(電球色LED)
平均演色評価数Ra93(電球色LED、代表値)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数5CH(R,G,B,LB,W)、6CH(R,G,B,LB,W,INT)、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量7.2kg
外形寸法W489×H291×D281mm
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
フイルタサイズ155mm×150mm

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

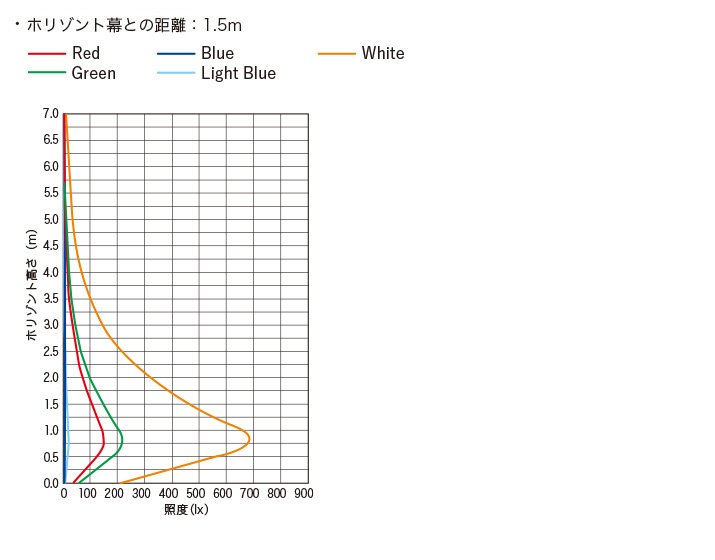

鉛直照度グラフ

配光曲線
