LEDダウンライト

DL-W・N-LEDⅡ/KT・MF

LEDダウンライト DL-W・N-LEDⅡ/KT・MF(2)

PDFダウンロード

製品特長

  • DMX信号による高精度な0〜100%調光
  • 平均演色評価数Ra97(代表値)
  • 相関色温度 3000K
  • ハロゲン電球250W相当の明るさを確保(当社比)
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

KT=軽天井タイプ
型式名称
商品コード

DL-N-LEDII/KT(1)(A30201)
DL-W-LEDII/KT(1)(A30211)

製品構成 灯体部1台+電源部1台
型式名称
商品コード

DL-N-LEDII/KT(2)(A30203)
DL-W-LEDII/KT(2)(A30213)

製品構成 灯体部2台+電源部1台
型式名称
商品コード

DL-N-LEDII/KT(3)(A30205)
DL-W-LEDII/KT(3)(A30215)

製品構成 灯体部3台+電源部1台
型式名称
商品コード

DL-N-LEDII/KT(4)(A30207)
DL-W-LEDII/KT(4)(A30217)

製品構成 灯体部4台+電源部1台
MF=標準フランジタイプ
型式名称
商品コード

DL-N-LEDII/MF(1)(A30202)
DL-W-LEDII/MF(1)(A30212)

製品構成 灯体部1台+電源部1台
型式名称
商品コード

DL-N-LEDII/MF(2)(A30204)
DL-W-LEDII/MF(2)(A30214)

製品構成 灯体部2台+電源部1台
型式名称
商品コード

DL-N-LEDII/MF(3)(A30206)
DL-W-LEDII/MF(3)(A30216)

製品構成 灯体部3台+電源部1台
型式名称
商品コード

DL-N-LEDII/MF(4)(A30208)
DL-W-LEDII/MF(4)(A30218)

製品構成 灯体部4台+電源部1台
【灯体部】
照射角広角(W):87.6°(フィールド角)
狭角(N):49.8°(フィールド角)
冷却方式自然空冷
リフレクタアルミリフレクタ(拡散板付)
天井切込寸法KT:φ175mm
MF:φ210mm
最高周囲温度35℃
光源高出力電球色LED
相関色温度3000K
平均演色評価数Ra97(代表値)
塗装色灯体:黒(マンセルN-1.0)
フランジ:アイボリー(2.5Y9/1)
本体質量KT:1.2kg(1灯・フランジ込み)
MF:1.9kg(1灯・フランジ込み)
外形寸法KT:φ195×H152mm
MF:φ235×H165mm
【電源部】
定格電源AC100V(純直電源)
定格消費電力59W(1灯制御),110W(2灯制御)
155W(3灯制御),200W(4灯制御)
冷却方式自然空冷
最高周囲温度35℃
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※
制御チャンネル数1CH(1灯制御),2CH(2灯制御)
3CH(3灯制御),4CH(4灯制御)
塗装色黒(マンセルN-1.0)
本体質量1.7kg(1灯用)
2.1kg(2,3,4灯用)
外形寸法W400×H120×D155mm(1灯用)
W400×H125×D200mm(2,3,4灯用)
付属品落下防止ワイヤ(L=700mm)

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

灯体部

外形寸法図[単位 : mm]

電源部

外形寸法図[単位 : mm]

配光曲線

配光曲線

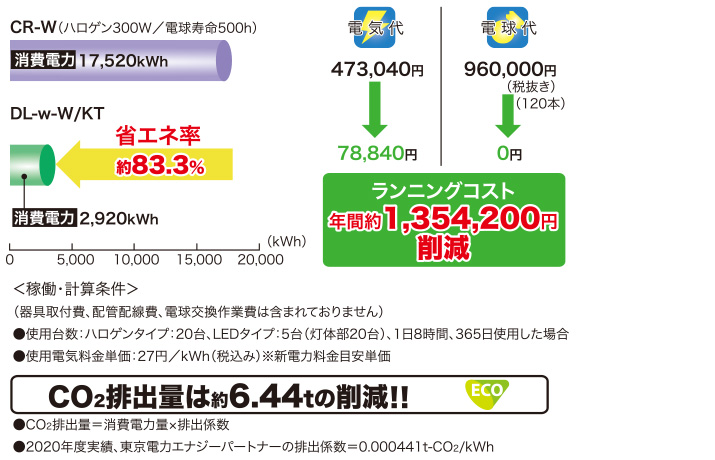

ランニングコストと省エネ率

ランニングコストと省エネ率
