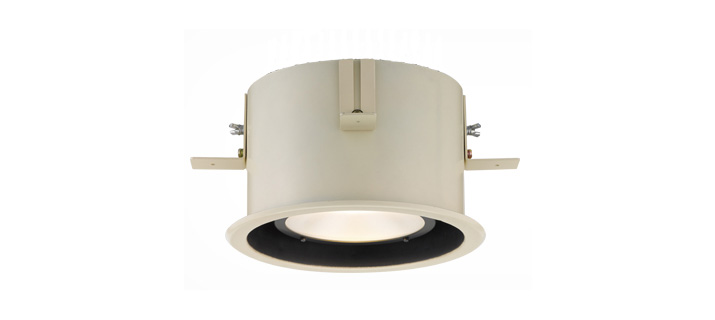

LED天反ライト

CR-W・N-LEDII-300/F, CR-W・N-LEDII-300

LED天反ライト CR-W・N-LEDII-300/F(2), CR-W・N-LEDII-300(2)

PDFダウンロード

製品特長

  • DMX信号による高精度な0〜100%調光
  • 平均演色評価数Ra93(代表値)
  • 相関色温度 3000K
  • ハロゲン電球300W相当の明るさを確保(当社比)
  • インテリジェント機能搭載(RDM/アンサバック※)
  • 調色タイプもございます。お問い合わせください。

仕様

フランジ付き
型式名称
商品コード

CR-W-LEDII-300/F(1)(A30172)
CR-N-LEDII-300/F(1)(A30162)

製品構成 灯体部1台+電源部1台
型式名称
商品コード

CR-W-LEDII-300/F(2)(A30174)
CR-N-LEDII-300/F(2)(A30164)

製品構成 灯体部2台+電源部1台
型式名称
商品コード

CR-W-LEDII-300/F(3)(A30176)
CR-N-LEDII-300/F(3)(A30166)

製品構成 灯体部3台+電源部1台
型式名称
商品コード

CR-W-LEDII-300/F(4)(A30178)
CR-N-LEDII-300/F(4)(A30168)

製品構成 灯体部4台+電源部1台
フランジ無し
型式名称
商品コード

CR-W-LEDII-300(1)(A30171)
CR-N-LEDII-300(1)(A30161)

製品構成 灯体部1台+電源部1台
型式名称
商品コード

CR-W-LEDII-300(2)(A30173)
CR-N-LEDII-300(2)(A30163)

製品構成 灯体部2台+電源部1台
型式名称
商品コード

CR-W-LEDII-300(3)(A30175)
CR-N-LEDII-300(3)(A30165)

製品構成 灯体部3台+電源部1台
型式名称
商品コード

CR-W-LEDII-300(4)(A30177)
CR-N-LEDII-300(4)(A30167)

製品構成 灯体部4台+電源部1台
【灯体部】
照射角広角(W):65°(フィールド角)
狭角(N):54°(フィールド角)
冷却方式自然空冷
リフレクタアルミリフレクタ(拡散板付)
天井切込寸法φ210mm
最高周囲温度35℃
光源高出力電球色LED
相関色温度3000K
平均演色評価数Ra93(代表値)
塗装色灯体:黒(マンセルN-1.0)
フランジ:アイボリー(2.5Y9/1)
本体質量1.9kg(フランジ付)
1.0kg(フランジ無し)
外形寸法φ235×H144mm(フランジ付)
φ148×H129mm(フランジ無し)
【電源部】
定格電源AC100V(純直電源)
定格消費電力56W(1灯制御),110W(2灯制御)
155W(3灯制御),200W(4灯制御)
冷却方式自然空冷
最高周囲温度35℃
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※
制御チャンネル数1CH(1灯制御),2CH(2灯制御)
3CH(3灯制御),4CH(4灯制御)
塗装色黒(マンセルN-1.0)
本体質量1.7kg(1灯用)
2.1kg(2,3,4灯用)
外形寸法W400×H120×D155mm(1灯用)
W400×H125×D200mm(2,3,4灯用)
付属品落下防止ワイヤ(L=700mm)

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

灯体部

外形寸法図[単位 : mm]

電源部

外形寸法図[単位 : mm]

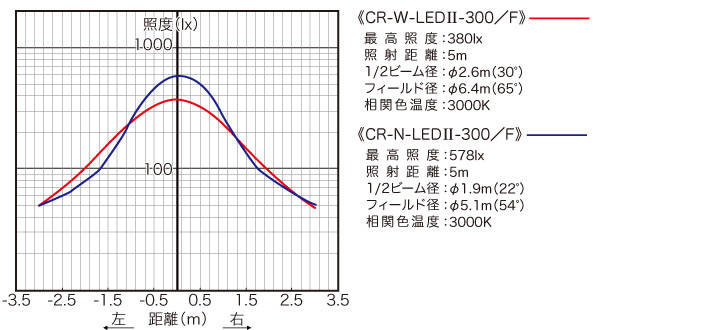

配光曲線

配光曲線

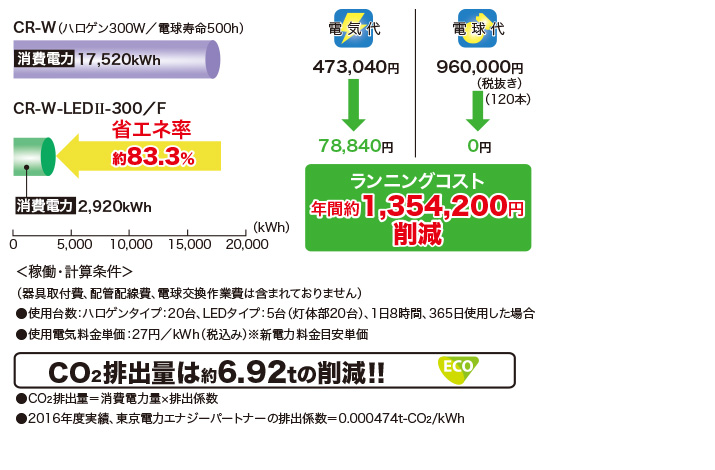

ランニングコストと省エネ率

ランニングコストと省エネ率
