LEDボーダーライト

BL-2c

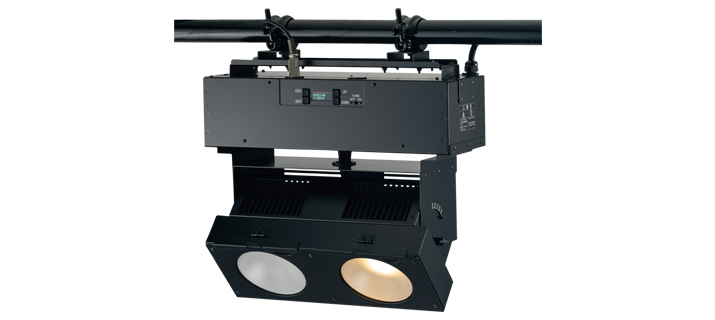

LEDボーダーライト BL-2c

PDFダウンロード

「フィルタ相関DMX レベル表」作成までの経緯については、
JATET(公益社団法人劇場演出空間技術協会)のWEBサイトをご確認ください。

製品特長

  • 4色LED(R・G・B・LB)1灯+白色LED1灯<2灯5色タイプ>
  • RGBに新色ライトブルーを採用し、さらに多彩になったカラーバリエーション、従来のRGBでは表現できなかった繊細なブルー系のカラー演出が可能
  • 平均演色評価数Ra97(白色LEDモジュール側代表値)
  • DMX信号による高精度な0~100%調光
  • カラーフィルタ使用可能
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

BL-2c(C09002)

定格電圧AC100V(純直電源)
定格消費電力148W(全点灯時)
冷却方式自然空冷
最高周囲温度35℃
光源R,G,B,LB カラーLED
高出力電球色LED
相関色温度2700K(電球色LED)
平均演色評価数Ra97(電球色LED、代表値)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数5CH(R,G,B,LB,W)、6CH(R,G,B,LB,W,INT)、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量9.9kg
外形寸法W403×H471×D228mm
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
フイルタサイズ150mm×150mm

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

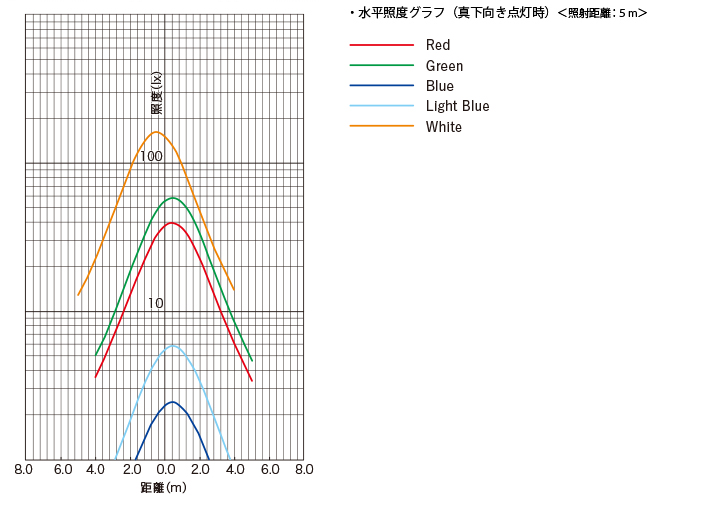

照度曲線

照度曲線

調色LEDボーダーライト BL-4Rs

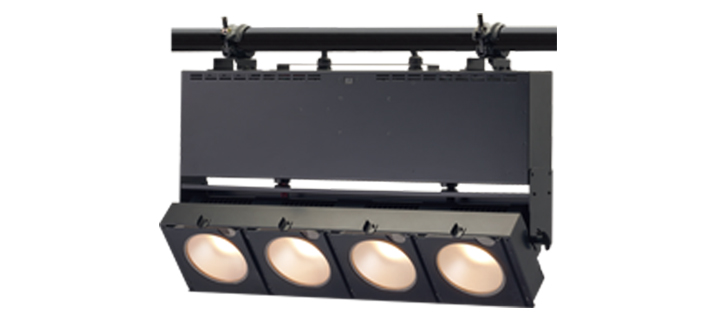

LEDボーダーライト BL-4Rs

PDFダウンロード

製品特長

  • 調光により、従来の白熱電球と同様、色温度が変化します。(調色モード)
  • 調色モード(1600K~2800K)、単色モード(2800K)の2タイプの調光特性が選択可能
  • 平均演色評価数 Ra95(代表値/2800K)
  • DMX信号による高精度な0~100%調光
  • 設置環境に応じた狭角・広角の2タイプ
  • カラーフィルタ使用可能
  • インテリジェント機能搭載(RDM/アンサバック※)

仕様

型式名称
商品コード

BL-4Rs-N<狭角>(C09005)
BL-4Rs-W<広角>(C09006)

定格電圧AC100V(純直電源)
定格消費電力220W(全点灯時)
冷却方式自然空冷
最高周囲温度35℃
光源高出力電球色LED
相関色温度1600~2800K(調色モード)/2800K(単色モード)
平均演色評価数Ra95(代表値/2800K時)
調光範囲0~100%
調光・制御方式DMX512/RDM/アンサバック※/手元
制御チャンネル数4CH、その他(モード設定による)
塗装色黒(マンセルN-1.0)
本体質量8.9kg
外形寸法W735×H453×D178mm
電源ケーブル入力:C型20Aプラグ(ケーブル長1.2m)
出力:C型20Aコネクタ(ケーブル長1.2m)
付属品紙フィルタホルダ150mm×150mm(拡散板装着板)

※当社オリジナル


注意:
LED素子には、色調、明るさにばらつきがあり、同一の形名の器具においても色調、明るさが異なることがあります。

外形寸法図[単位 : mm]

外形寸法図[単位 : mm]

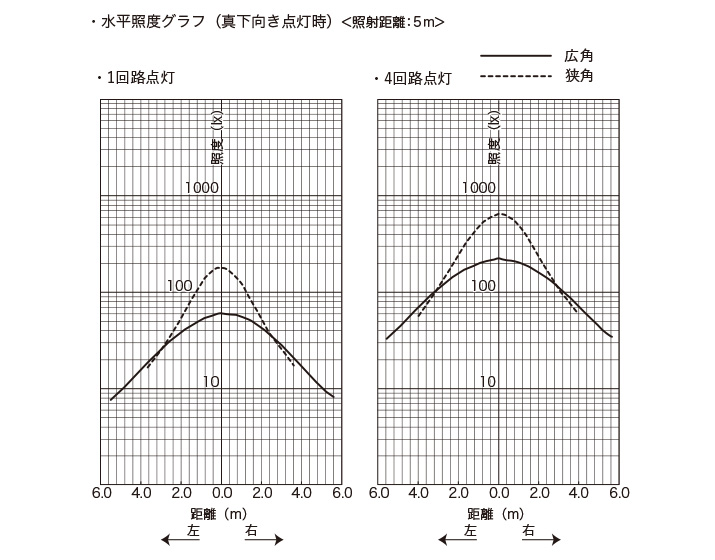

照度曲線

照度曲線
