移動形調光器

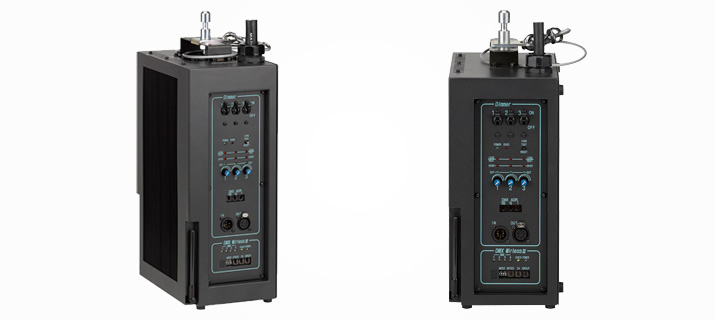

CD-103i, CD-203i
PDFダウンロード
リーフレット

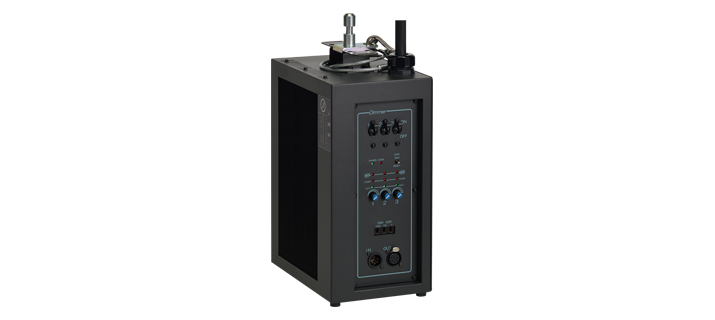

CD-103i
製品特長
- 軽量・コンパクトで吊・置きにて設置可能
- トランジスタ制御による（リアクターレス）静音設計
- 手元VRまたはDMX信号で調光制御可能
- インテリジェント機能を搭載し、過電流、高温度、漏電などの調光器情報を本体表示灯にて確認可能
- LANモジュール（オプション）により、LAN（ネットワーク）に接続することで、アンサバックPC（オプション）にて調光器情報のモニタリングやリモート設定が可能
CD-103i
- 1.5kW×3回路（MAX 3kW)
- ファンレス
CD-203i
- 2kW×3回路（MAX 6kW)
仕様
| 型式名称 | CD-103i | CD-203i |
|---|---|---|
| 電源 | AC100V±10% 50/60Hz （純直電源またはノンディム電源） |
AC100V±10% 50/60Hz （純直電源） |
| 最大負荷容量 | 1.5kW×3回路（MAX 3kW） | 2kW×3回路（MAX 6kW） |
| 回路保護 | 15Aサーキットプロテクタ | 20Aサーキットプロテクタ |
| 調光制御信号 | DMX512/1990（オートターミネーション機能） | |
| 電源ケーブル | 2PNCT 5.5mm2×3芯×0.6m C型30Aプラグ付 |
2PNCT 14mm2×3芯×0.6m C型60Aプラグ付 |
| 出力コンセント | C型20Aコンセント×3（3回路） | |
| 操作機能 | DMXアドレス設定、手元調光/DMX制御調光切替、漏電テスト/リセット | |
| 表示機能 | 出力、受電、検知情報（過電流、高温度、漏電） | |
| 出力抑制機能 | 過電流、高温度、漏電 | |
| 調光特性 | JATET-Aカーブ | |
| 冷却方式 | 放熱フィンによる自然冷却 | 放熱フィンによる自然冷却 （設定温度以上にてファンによる強制空冷 |
| ノイズ対策 | トランジスタによるゼロクロス位相制御（リアクターレス） | |
| 適合負荷 | 白熱電球 | |
| トランジションタイム | 200μs | |
| 最小負荷容量 | 10W/回路 | |
| 質量 | 5.2kg | 6.4kg |
| 外形寸法 | W156×H382×D230mm | W156×H441×D230mm |
| 周囲環境 | 周囲温度0℃〜40℃、相対湿度45%〜80%（除湿度） | |
| オプション | LANモジュール（CD-LAN）、アンサバックPC | |
外形寸法図［単位 : mm］
CD-103i
CD-203i

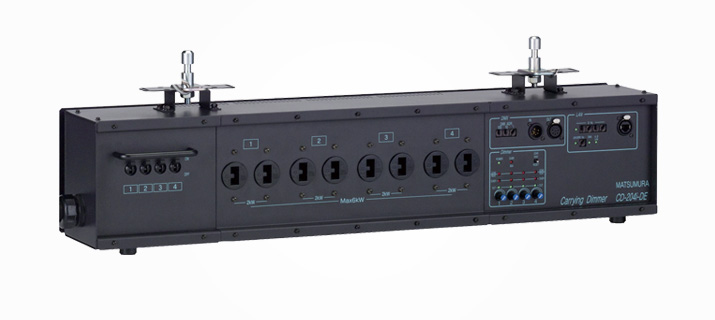

CD-204i-DE・CD-204i-8K-DE・CD-204i-D
PDFダウンロード
製品特長
- 軽量・コンパクト、吊•置きにて設置可能
- トランジスタ制御による（リアクターレス）静音設計
- 手元VRまたは、Ethernet・DMX信号で調光制御可能
- インテリジェント機能を搭載し、過電流、高温度、漏電などの調光器情報を本体表示灯にて確認可能
CD-204i-DE, CD-204i-8K-DE
- 2kW×4回路（MAX 6kW）
- 2kW×4回路（MAX 8kW）
- Ethernet制御・DMX制御
- LAN（ネットワーク）に接続することにより、アンサバックPC（オプション）にて調光器情報のモニタリングやリモート設定が可能
CD-204i-D
- 2kW×4回路（MAX 6kW）
- DMX制御
- LANモジュール（オプション）により、LAN（ネットワーク）に接続することで、アンサバックPC（オプション）にて調光器情報のモニタリングやリモート設定が可能
仕様
| 型式名称 | CD-204i-DE | CD-204i-8K-DE | CD-204i-D |
|---|---|---|---|
| 電源 | AC100V±10％ 50/60Hz | ||
| 最大負荷容量 | 2kW×4回路（MAX 6kW） | 2kW×4回路（MAX 8kW） | 2kW×4回路（MAX 6kW） |
| 回路保護 | 20Aサーキットプロテクタ | ||
| 調光制御信号 | LAN（Ethernet）、DMX512/1990 | DMX512/1990 | |
| 入力プラグ | C型60Aプラグ（2PNCT 1.0m） | 80A専用プラグ（1.0m） | C型60Aプラグ（2PNCT 1.0m） |
| 出力コンセント | C型20Aコンセント×8（4回路） | ||
| 操作機能 | DMXアドレス設定、手元調光／DMX制御調光切替、漏電テスト／リセット | ||
| 表示機能 | 出力、受電、検知情報（過電流、高温度、漏電） | ||
| 出力抑制機能 | 過電流、高温度、漏電 | ||
| 調光特性 | JATET-A-カーブ | ||
| 冷却方式 | 自然空冷／強制空冷（高温度時） | ||
| ノイズ対策 | トランジスタによるゼロクロス位相制御（リアクターレス） | ||
| 適合負荷 | 白熱電球 | ||
| トランジションタイム | 200μs | ||
| 最小負荷容量 | 10W／回路 | ||
| 外形寸法 | W800×H163×D150mm | ||
| 質量 | 9.5㎏ | ||
| 周囲環境 | 周囲温度：0℃～40℃、相対湿度：45％～80％（除結露） | ||
| オプション | アンサバックPC | LANモジュール（CD-LAN）、アンサバックPC | |

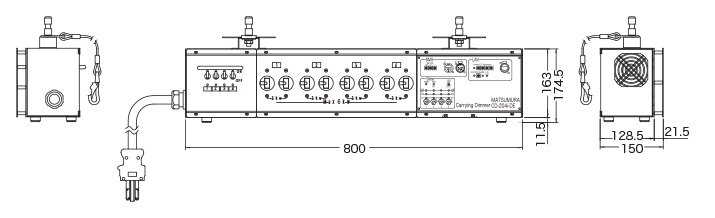

外形寸法図［単位 : mm］
CD-204i-DE
CD-204i-D
